Hybridgründung
Windkraftanlage
Hybridgründung »System TERRA-MIX«
Durchführung: März - Mai 2011
BV: 4 Windkraftanlagen Tortumanu (Rumänien) 4-6 Lagen „bindemittelverstärkter“ Aufbau
Generalunternehmer: STRABAG s.r.l.
Fläche je Anlage: ca. 500 mÇ (mit Überstand) Fläche Stabilisierung mit Bindemittel (1 lagig für Zufahrtsstraßen und Kranstellflächen): ca. 16300 mÇ
Aufgabenstellung:
Bei der Bodenansprache wurde festgestellt, dass bis ca. 15m unter der Geländeoberkante makroporischer Löss ansteht. Die Konsistenz lag im steifen bis halbfesten Bereich, der Wassergehalt stieg mit zunehmender Tiefe an.
Lösung:

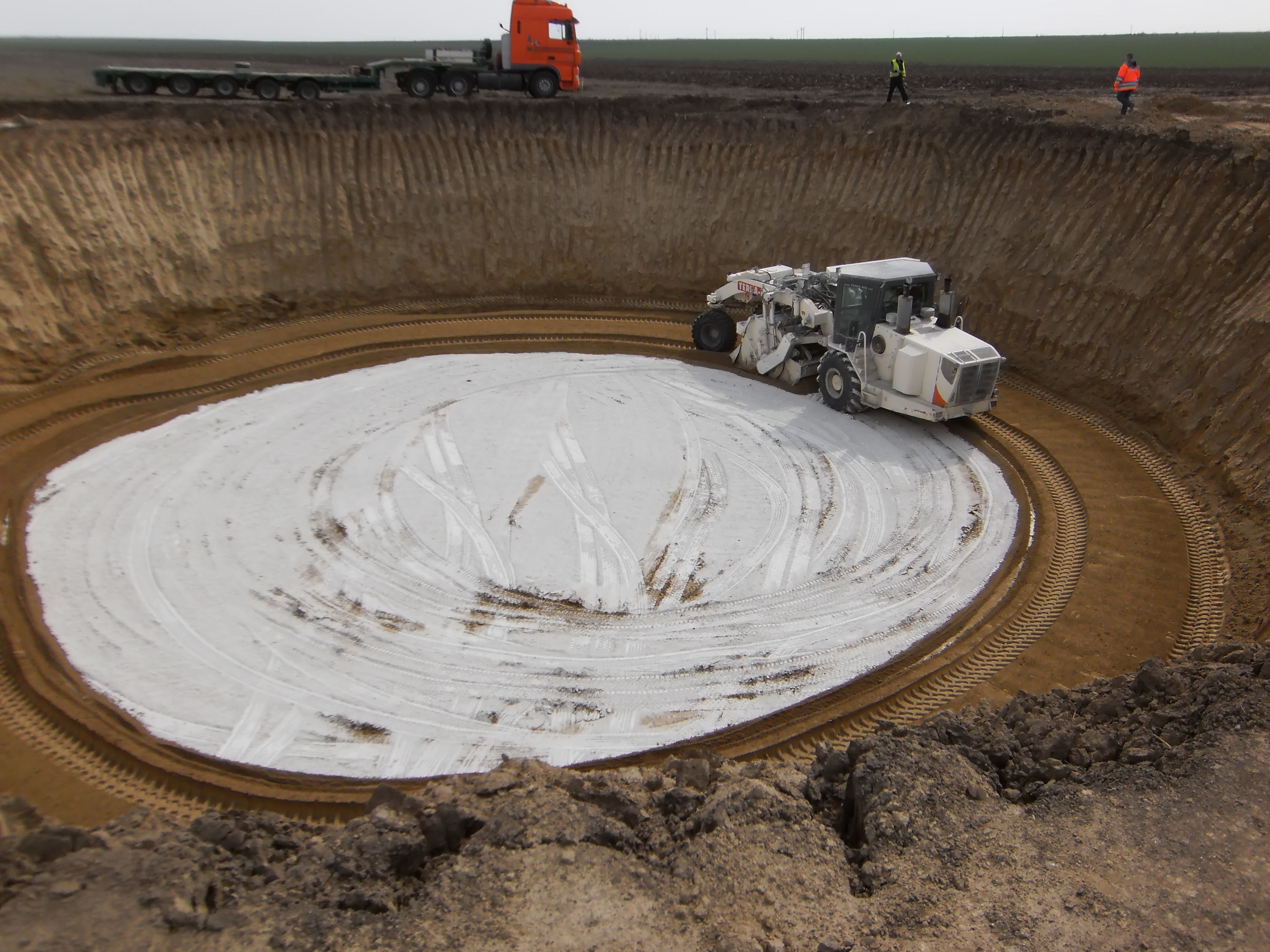

Um eine ausreichende Tragfähigkeit zu gewährleisten, wurde wie folgt vorgegangen: Bei der Gründung der Windkraftanlagen erfolgte zuerst die IMPULSVERDICHTUNG im Grundraster von 3,0 m x 3,0 m, wobei hier bis zu drei Übergänge erforderlich waren. Der Zwischenraum wurde mit den sogenannten „Finish-Punkten“ in einem Übergang verdichtet. Der Aufbau bis zum Fundament erfolgte in bindemittelverstärkten Lagen von 50 cm, wobei hier als Grundmaterial der vorhandene Löss verwendet wurde. Bei 3 Anlagen betrug der Aufbau 2,0m, bei einer Anlage waren 6 Lagen, sprich 3,0m, erforderlich. Die Rezeptur des Bindemittels (Kalk- Zementgemisch) wurde anhand zahlreicher Eignungsprüfungen vorab ermittelt und baubegleitend kontrolliert bzw. angepasst. Für die Zufahrtsstraßen bzw. die Kranstellflächen erfolgte der mit Bindemittel stabilisierte Aufbau einlagig, als Verschleißschicht kam gebrochenes Kantkorn zum Einsatz.
Ergebnis:
Sowohl bei der .berprüfung der Tragfähigkeit mittels Lastplatte als auch der Lagerungsdichte/Konsistenz durch die Rammsonde wurden die berechneten Werte erreicht bzw. weit überschritten. Somit konnten die in der Setzungsberechnung ermittelten Grenzwerte bei weitem unterschritten werden.
System Hybridgründung
Zwei innovative Methoden, eine optimale Gründungslösung für Ihr Bauvorhaben
Bei der HYBRIDGRÜNDUNG System TERRA-MIX treffen dieVorzüge der IMPULSVERDICHTUNG System TERRA-MIX auf die innovative Methode der BODENSTABILISIERUNG System TERRA-MIX mit Ersatztragschicht. Das Ergebnis ist ein zukunftsweisendes Verfahren, das Ihnen hilft Ressourcen beim Bau zu minimieren, die Bauzeit zu verkürzen und die Kosten maßgeblich zu reduzieren.
HYBRIDGRÜNDUNG System TERRA-MIX– das Gründungssystem der Zukunft
