Hybridgründung
Wohnbau
Hybridgründung »System TERRA-MIX«
Durchführung: Juli 2010
BV: Wohnhausanlage Seefeldergasse 30, A-1220 Wien
Bauherr: BWS Gemeinnützige allg. Bau-, Wohn- und Siedlungsgenossenschaft Reg.Gen.mbH
Fläche: 3.000m2
Aufgabenstellung:
Für den Bau der nicht unterkellerten Wohnhausanlage sollte der Baugrund verbessert werden. Zwischen dem Mutterboden (Humus) und dem mitteldicht gelagerten Kies ist eine locker gelagerte Zwischenschicht aus schluffi gen Feinsand bis sandigen Schluff in einer Mächtigkeit von bis zu 2,6 m. Um eine Kornumlagerung bei schwankendem Grundwasser und die dadurch zu erwartenden Setzungen zu verhindern, war ein Aushub und die Auff üllung mit Magerbeton bis in eine Tiefe von 2,8 m vorgesehen. Um die Bauzeit zu verkürzen und dadurch den Bauablauf zu optimieren, wurde eine Alternative gesucht.
Lösung:
Es wurde die Hybridgründung «System TERRA-MIX» gewählt.
1.Schritt:
Verbesserung des schluffi gen Feinsandes bzw. zugleich die Herstellung des Arbeitsplanums in einer Schichtstärke von 45 cm durch Einfräsen eines auf den Boden abgestimmten Bindemittels. Evd > 35MN/m2.
2.Schritt:

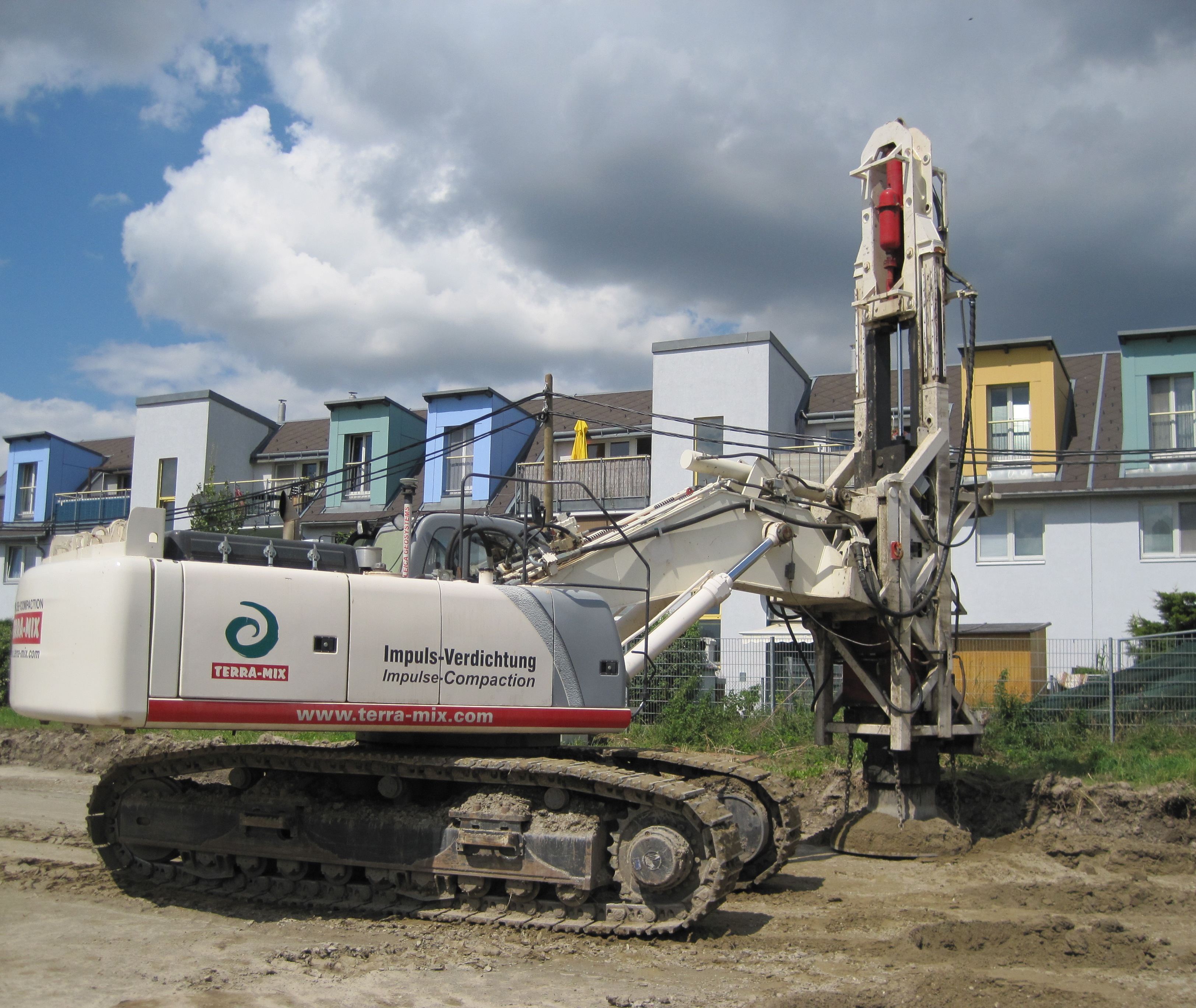

IMPULSVERDICHTUNG in mehreren Arbeitsübergängen und Wiederauffüllung der Setzungskegel mit dem Bindemittel- verbessernden-Boden.
3.Schritt:
Herstellung einer frostsicheren Ersatztragschicht »System TERRA-MIX« in einer Schichtstärke von 45 cm durch Einfräsen eines auf den Boden abgestimmten Bindemittels. Diese Ersatztragschicht dient als lastausgleichende Schicht über den Verdichtungssäulen. Evd > 70MN/m2.
Ergebnis:
Durch den Einsatz der Hybridgründung »System TERRA-MIX« konnten Ressourcen geschont, die Bauzeit verkürzt und eine Gründungsvariante mit sehr hoher Qualität hergestellt werden.
System Hybridgründung
Zwei innovative Methoden, eine optimale Gründungslösung für Ihr Bauvorhaben
Bei der HYBRIDGRÜNDUNG System TERRA-MIX treffen dieVorzüge der IMPULSVERDICHTUNG System TERRA-MIX auf die innovative Methode der BODENSTABILISIERUNG System TERRA-MIX mit Ersatztragschicht. Das Ergebnis ist ein zukunftsweisendes Verfahren, das Ihnen hilft Ressourcen beim Bau zu minimieren, die Bauzeit zu verkürzen und die Kosten maßgeblich zu reduzieren.
HYBRIDGRÜNDUNG System TERRA-MIX– das Gründungssystem der Zukunft
